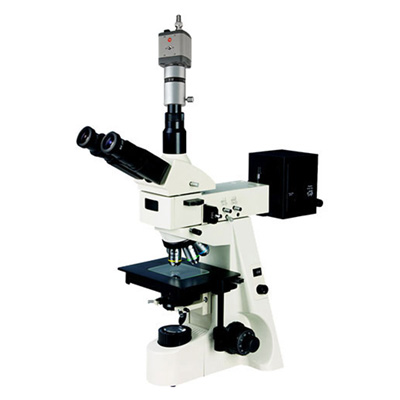

金相顯微鏡BM-53XBC（電腦、正置）

一、用途

BM-53XBC 電腦UIS正置金相顯微鏡主要用于鑒別和分析金屬內部結構組織，是金屬學研究金相的重要儀器，鑄造、冶煉、熱處理的質量研究，原材料的檢驗或材料處理后的分析等均可使用本儀器，是科研教學、工廠等理想儀器。

該儀器另可選購本公司提供的金相圖像分析軟件在計算機上進行測量分析及評級。

二、技術規格

1、目鏡：

類 別	放 大 倍 數	目視場直徑
超寬視場平場目鏡	10X	Φ22
目鏡(帶0.1mm十字分劃板）	10X	Φ20（選配）

2、物鏡：

類 別	放大倍數	數值孔徑N.A(mm)	系 統	工作距離
無限遠 平場金相物鏡	4X	0.10	干	29.4
	10X	0.25		16.0
	20X	0.40		10.6
	40X	0.60		5.4

3、顯微鏡的總放大倍率：

物 鏡	目 鏡	鏡筒系數	總放大倍數
4X	10X	1X	40X
10X			100X
20X			200X
40X			400X

4、三目筒： 鉸鏈?zhǔn)界R筒，30°傾斜，可360°旋轉

5、機械筒長：∞無限遠系統

6、鏡筒透鏡：焦距f=200mm

7、瞳距：55-75mm

8、調焦機構：粗微動同軸調焦，采用齒輪齒條傳動機構；微動格值：0.002 mm

9、載物臺：平臺尺寸：180mm×150mm ； 移動范圍：75mm×50mm

10、濾色片：插板式濾色片（綠、藍、中性）

11、偏光裝置：檢偏鏡可360度轉動，起偏鏡、檢偏鏡均可移出光路

12、光源：透射照明：12V30W 亮度可調。落射照明：柯勒照明，帶孔徑光欄和視場光欄

13、計算機成像系統：CCD攝像頭、CCD適配鏡、外置式圖像視頻采集卡(A/D)USB接口,(電腦自購)

三、儀器成套性

序 號	名稱	單位	數量	備注
1	顯微鏡主體	臺	1
2	三目鏡筒	只	1
3	超寬視場平場目鏡：WF10×/Φ22	只	2
4	長距平場無限遠金相物鏡：4×、10×、20×、40×	只	各1
5	三目觀察筒（配三目鏡筒）	只	1
6	落射照明器	套	1
7	照明燈箱	只	1
8	燈箱電源線	根	1
9	檢偏器（已裝在落射照明器上）	片	1
10	濾色片插片：綠、藍、中性	片	各1
11	透射光濾色片：綠、黃、藍	片	各1
12	燈泡（12V30W）、保險絲（1A）	只	2	落射、透射各1
13	電源線	根	1
14	CCD視頻攝像頭	只	1
15	適配鏡（MCL-Z)	只	1
16	外置式圖像采集卡（BM-A/D視頻轉換器）	塊	1
17	產品使用說明書	份	1	1
18	產品合格證明	份	1	1
19	產品保修卡	份	1	1
